Zavarovanje gradbenih jam predstavlja eno najpomembnejših in tehnično najzahtevnejših nalog v sodobnem gradbeništvu. Pri izkopih za temelje stavb, podzemne garaže, infrastrukturne objekte ali komunalne vode se srečujemo z izzivi, ki zahtevajo natančno geotehnično znanje, izkušnje in skrbno projektiranje. Stabilnost izkopov ni le vprašanje tehnične izvedbe, ampak predvsem varnosti delavcev na gradbišču, zaščite sosednjih objektov in nemotenega poteka gradnje.
V podjetju Geoinženiring iz Ljubljane se že vrsto let ukvarjamo s projektiranjem zavarovanja gradbenih jam za najrazličnejše objekte po Sloveniji. Naše storitve obsegajo celovito obravnavo problematike – od začetnih geotehničnih raziskav, preko projektiranja optimalnih podpornih sistemov, do geotehničnega nadzora med izvedbo. Delujemo v skladu s standardi ISO 9001 ter evropskimi normativi Evrokod 7, ki opredeljujejo geotehnično projektiranje.
Vsaka gradbena jama je edinstvena – njena globina, lokacija, hidrogeološke razmere, sestava tal in bližina sosednjih objektov narekujejo izbiro ustreznega podpornega sistema. V tem članku predstavljamo ključne vidike zavarovanja gradbenih jam, najpogosteje uporabljene metode ter prednosti, ki jih nudimo investitorjem in izvajalcem.
Pomen pravilnega zavarovanja gradbenih jam
Nepravilno ali pomanjkljivo zavarovan izkop lahko povzroči katastrofalne posledice – od porušenja brežin in poškodb sosednjih objektov do tragičnih nesreč s smrtnimi izidi. Zavarovanje gradbenih jam zato ni opcijsko, temveč zakonsko in tehnično obvezno za vse izkope, kjer naravna stabilnost tal ni zadostna.
Tveganja pri nezavarovanih izkopih
Izkopi v urbanih okoljih, kot je Ljubljana, prinašajo vrsto specifičnih tveganj. Sosednji objekti so pogosto temeljeni plitvo, prometne površine prenašajo dinamične obremenitve, podzemna infrastruktura (vodovod, kanalizacija, plinovod, električni kabli) pa zahteva posebno pozornost. Glavna tveganja vključujejo:
- Porušitev brežin zaradi prekoračitve strižne trdnosti tal
- Posedanje sosednjih temeljev in poškodbe stavb
- Vdor podzemne vode v gradbeno jamo
- Erozija in izpiranje tal pri visokih nivojih talne vode
- Nestabilnost pri dinamičnih obremenitvah (promet, gradbena mehanizacija)
- Ogrožanje delavcev in povzročitev gradbenih nesreč
Zakonodaja in standardi
Projektiranje zavarovanja gradbenih jam v Sloveniji ureja vrsta predpisov in standardov. Osnovni okvir predstavlja Gradbeni zakon, podrobnejše tehnične zahteve pa določajo evropski standardi serije Evrokod, predvsem Evrokod 7 – Geotehnično projektiranje. Ta standard predpisuje metodologijo dimenzioniranja, varnostne faktorje ter postopke za preverjanje mejnih stanj.
V Geoinženiringu vsi projekti zadostujejo zahtevam Evrokoda 7, naš sistem vodenja kakovosti pa je certificiran po standardu ISO 9001. To pomeni, da naročniki prejmejo dokumentacijo, ki je ne le tehnično pravilna, ampak tudi formalno skladna z zahtevami inšpekcijskih organov in zavarovalnic.
Geotehnične raziskave kot osnova projektiranja
Vsako kvalitetno projektiranje zavarovanja gradbenih jam se začne z natančnim poznavanjem geoloških in hidrogeoloških razmer na lokaciji. Brez ustreznih podatkov o sestavi in lastnostih tal je vsak projekt zgolj ugibanje, ki lahko pripelje bodisi do predimenzioniranih (predragih) bodisi podimenzioniranih (nevarnih) rešitev.
Terenske preiskave
Terenske preiskave predstavljajo prvo fazo geotehničnih raziskav. Izvajamo različne metode, prilagojene specifičnim potrebam projekta:
- Geomehanske vrtine z odvzemom neporušenih in porušenih vzorcev za laboratorijske preiskave
- Standardni penetracijski preizkus (SPT) za določitev trdnosti in zbitosti tal
- Statični penetracijski preizkus s konusom (CPT/CPTu) za neprekinjen profil lastnosti tal
- Krilna sonda (FVT) za določitev nedrenirane strižne trdnosti glin
- Presiometrske preiskave za ugotavljanje deformacijskih lastnosti
- Geofizikalne metode za predhodno karakterizacijo večjih območij
Laboratorijske analize
Vzorce, odvzete na terenu, obdelamo v lastnem geomehanskem laboratoriju, kjer izvajamo celoten spekter standardnih preiskav. Določamo klasifikacijske parametre (zrnavost, mejni vodni vsebnosti), strižne parametre (kohezija, kot notranjega trenja), deformacijske lastnosti (modul stisljivosti) ter hidravlične lastnosti (koeficient prepustnosti). Točni laboratorijski podatki so ključni za zanesljivo dimenzioniranje podpornih konstrukcij.
Hidrogeološke razmere
V Ljubljani in širši okolici je nivo podzemne vode pogosto visok, kar bistveno vpliva na izvedbo gradbenih jam. Pri raziskavah posebno pozornost namenjamo določanju nivoja talne vode, smeri toka in koeficienta prepustnosti. Ti podatki so podlaga za projektiranje črpanja vode, dimenzioniranje vodotesnih sistemov ter oceno vpliva na sosednje objekte.
Vrste podpornih sistemov gradbenih jam
Izbira ustreznega podpornega sistema je odvisna od številnih dejavnikov: globine izkopa, geoloških razmer, prostorskih omejitev, bližine sosednjih objektov, prisotnosti podzemne vode in trajanja gradnje. V GeoInženiringu projektiramo vse vrste sodobnih podpornih sistemov.

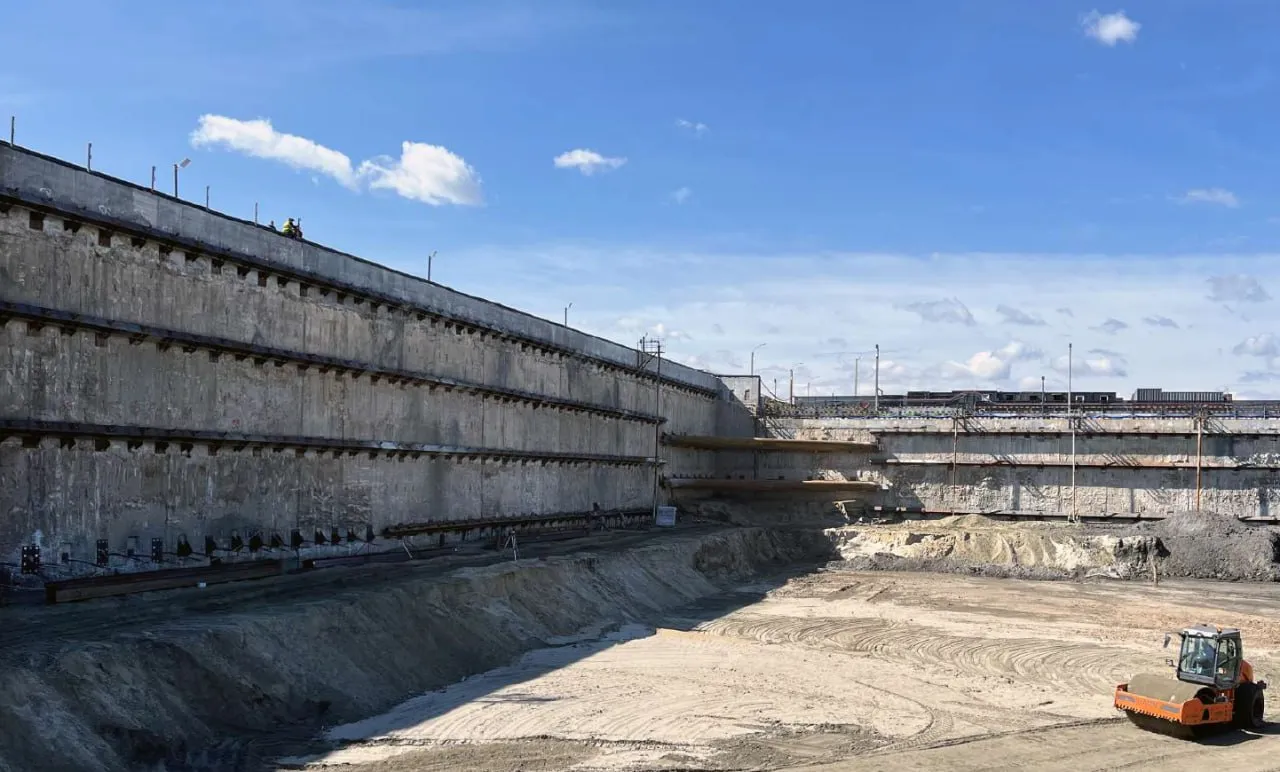

Pilotne stene
Pilotne stene predstavljajo zelo razširjeno rešitev za zavarovanje globjih gradbenih jam, predvsem v urbanih okoljih. Sestojijo iz vrste vertikalno postavljenih pilotov, ki tvorijo zveznost steno. Glede na izvedbo ločimo več tipov:
- Tangencialne pilotne stene – piloti se dotikajo, primerne pri nizki podzemni vodi
- Sekantne pilotne stene – piloti se sekajo in tvorijo vodotesno pregrado
- Kontigualne pilotne stene – piloti z razmiki, dopolnjeni z brizganim betonom
- Velikoprofilni piloti – za izjemno velike obremenitve in globine
Diafragme
Diafragmne stene so monolitne armiranobetonske stene, izvedene v predhodno izkopanem rovu, zaščitenem z bentonitno suspenzijo. Predstavljajo eno najmočnejših rešitev za globoke gradbene jame in objekte z več kletmi. Njihove glavne prednosti vključujejo veliko nosilnost, vodotesnost ter možnost integracije v končno konstrukcijo objekta kot stalna stena.
Berlinske stene
Berlinske stene so ekonomična rešitev za izkope srednje globine v sušnih tleh. Sestojijo iz jeklenih nosilcev (najpogosteje HEB profilov), zabitih ali nameščenih v predhodno izvrtane vrtine, med katerimi se vstavlja lesena ali betonska oblaganja. Ta sistem je primeren za začasna zavarovanja, kjer ni zahtev po vodotesnosti.
Žagana zaščita in brizgani beton
Pri plitvih izkopih ali kot dopolnilo drugim sistemom uporabljamo zaščito iz brizganega betona, pogosto v kombinaciji z geomrežami in sidranjem. Ta metoda je hitra, prilagodljiva in primerna za nepravilne geometrije izkopov.
Sistemi sidranja in razpiranja
Podporne stene gradbenih jam so praviloma izpostavljene velikim vodoravnim obremenitvam zaradi pritiska tal in vode. Za prevzem teh obremenitev uporabljamo sisteme sidranja ali razpiranja, ki bistveno povečajo stabilnost in zmanjšajo deformacije.

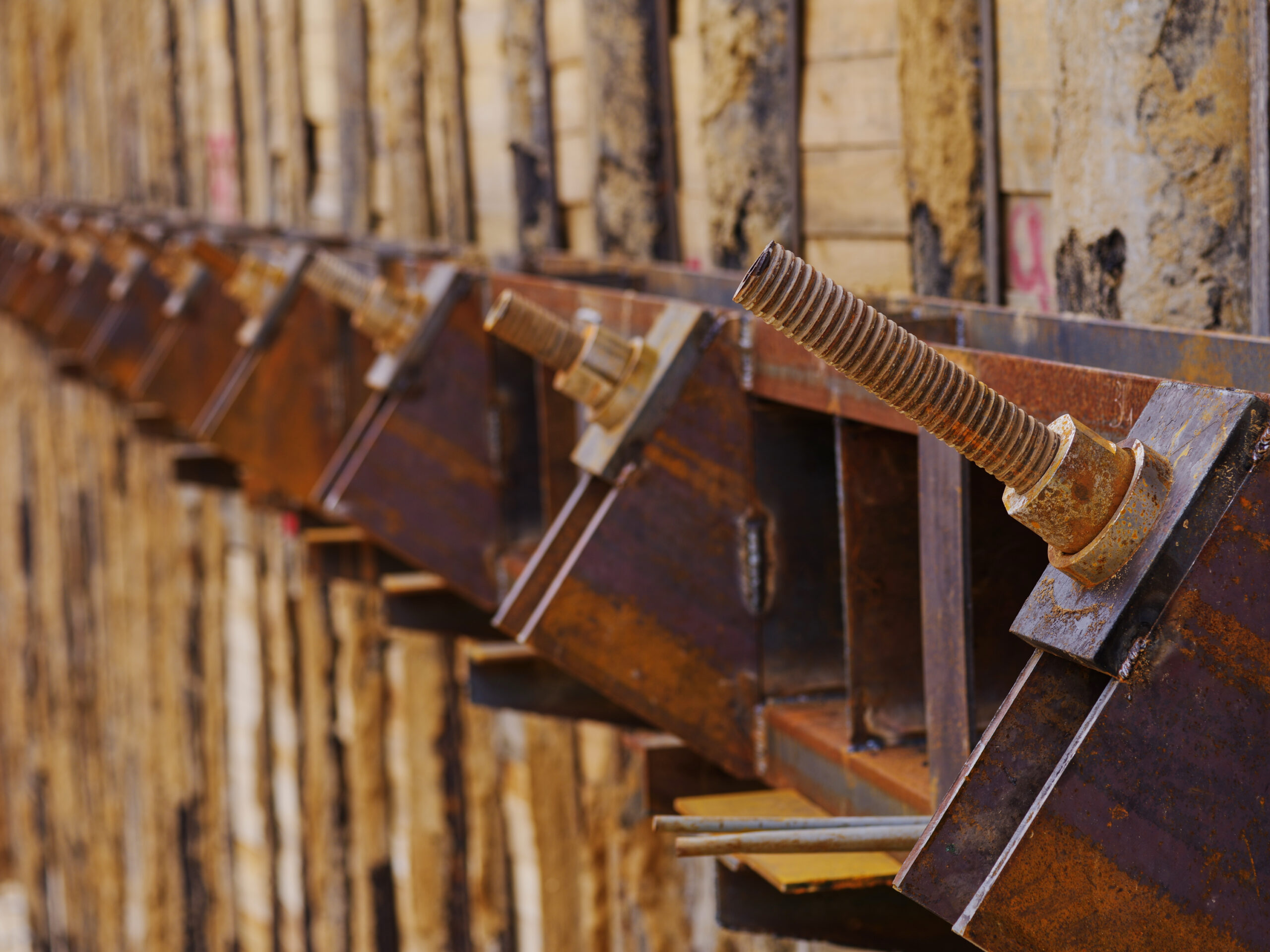

Geotehnična sidra
Geotehnična sidra so jekleni elementi, vgrajeni v predhodno izvrtane vrtine in zacementirani v stabilnih plasteh tal za podporno steno. Glede na funkcijo ločimo trajna in začasna sidra. Pri projektiranju upoštevamo:
- Nosilnost sider glede na lastnosti tal v sidrnem območju
- Geometrija sider (dolžina, naklon, prosta dolžina, sidrna dolžina)
- Prednapenjanje za omejitev deformacij
- Korozijska zaščita pri trajnih sidrih
- Preizkušanje sider pred uporabo (osnovni in kontrolni testi)
Razpiranje gradbene jame
Pri ožjih gradbenih jamah ali kjer sidranja ni mogoče izvesti (zaradi sosednjih objektov ali infrastrukture), uporabljamo notranje razpiranje s pomočjo jeklenih nosilcev ali armiranobetonskih plošč. Ta sistem je posebej uporaben pri izvedbi globokih gradbenih jam za podzemne garaže v gosto pozidanih območjih.
Nailing in mikropiloti
Talno žebljanje (soil nailing) je metoda, pri kateri se v brežino izvrtajo in zacementirajo armiranje palice, ki ojačajo zemljino in tvorijo stabilen blok. V kombinaciji z brizganim betonom predstavlja ekonomično rešitev za srednje globoke izkope. Mikropiloti se uporabljajo pri zelo zahtevnih razmerah, kjer je dostop omejen ali kjer je potrebno minimalno motenje obstoječih konstrukcij.
Geotehnični nadzor med izvedbo
Še tako kakovosten projekt zavarovanja gradbene jame je vreden le toliko, kolikor je kakovostno izveden. Zato je geotehnični nadzor med izvedbo ključen del celovite storitve, ki jo nudi GeoInženiring.
Spremljanje deformacij in stabilnosti
Med izkopom in gradnjo izvajamo sistematično spremljanje obnašanja podpornih konstrukcij in okoliških tal. Uporabljamo različne instrumentalne metode, ki nam omogočajo zgodnje odkrivanje morebitnih odstopanj od predvidenega obnašanja:
- Geodetska opazovanja premikov sten in sosednjih objektov
- Inklinometri za merjenje horizontalnih premikov v tleh
- Ekstenziometri za spremljanje vertikalnih deformacij
- Piezometri za nadzor nivoja in tlaka podzemne vode
- Merilci sile v sidrih za preverjanje obnašanja sidrnih sistemov
- Tlačne celice za spremljanje kontaktnih napetosti
Preverjanje skladnosti izvedbe s projektom
Naši geotehniki redno obiskujejo gradbišče in preverjajo, ali izvedba ustreza projektni dokumentaciji. Kontrolira se kakovost vgrajenih materialov, geometrija konstrukcij, postopki vgradnje sider in razpiral ter vse ostale tehnične parametre. V primeru odstopanj pravočasno svetujemo prilagoditve.
Prilagajanje projekta dejanskim razmeram
Geotehnično projektiranje je iterativen proces – tudi najboljše predhodne raziskave ne morejo v celoti razkriti vseh značilnosti tal. Med izkopom se pogosto pokažejo dodatne informacije o sestavi tal, prisotnosti zaledne vode ali nepričakovanih vključkih. V takšnih primerih projekt po potrebi prilagodimo dejanskim razmeram, kar omogoča optimalno in varno izvedbo.
Prednosti sodelovanja z Geoinženiringom
Zakaj se vse več investitorjev, projektantov in izvajalcev v Ljubljani in širši Sloveniji odloča za sodelovanje z našo ekipo? Razlogi so številni in temeljijo na desetletjih izkušenj ter celovitem pristopu k geotehničnim izzivom.
Celovita storitev pod eno streho
V GeoInženiringu nudimo celoten spektur geotehničnih storitev, kar pomeni, da naročnikom ni treba usklajevati različnih izvajalcev. Pri nas dobite:
- Geološke in geotehnične raziskave terena
- Lastni geomehanski laboratorij z akreditiranimi metodami
- Projektiranje vseh vrst zavarovanja gradbenih jam
- Geotehnični nadzor in monitoring med gradnjo
- Tehnično svetovanje in optimizacijo rešitev
- Izdelavo geotehničnih elaboratov in poročil
Tehnična ekspertiza in izkušnje
Naša ekipa združuje strokovnjake s področij geologije, geotehnike, gradbeništva in hidrogeologije. Sodelovali smo pri številnih zahtevnih projektih po Sloveniji – od večnadstropnih podzemnih garaž v centru Ljubljane do infrastrukturnih objektov v zahtevnih geoloških razmerah. Vsak projekt obravnavamo individualno in iščemo optimalno tehnično-ekonomsko rešitev.
Skladnost s standardi in kakovost
Delovanje v skladu s sistemom kakovosti ISO 9001 ter dosledno upoštevanje standardov Evrokod zagotavlja, da so naše rešitve tehnično pravilne, varne in formalno ustrezne. Investitorji in projektanti se lahko zanesejo, da bo projektna dokumentacija prestala vse strokovne kontrole.
Lokalno znanje in poznavanje razmer
Specifične geološke razmere v Ljubljanski kotlini – od gline in melja Ljubljanskega barja do prodnatih nanosov Save – zahtevajo poznavanje lokalnih posebnosti. Naše desetletne izkušnje na tem območju pomenijo, da že vnaprej poznamo glavne izzive in optimalne pristope za posamezne lokacije.
Sklep in poziv k sodelovanju
Zavarovanje gradbenih jam je kompleksna geotehnična naloga, ki zahteva strokovno znanje, izkušnje in odgovoren pristop. Pravilno projektirana in izvedena podporna konstrukcija pomeni varno gradbišče, zaščito sosednjih objektov in nemoten potek del. Nasprotno pa lahko podcenjevanje geotehničnih izzivov povzroči resne tehnične, ekonomske in pravne posledice.
V podjetju Geoinženiring v Ljubljani smo vam na voljo za vsa vprašanja in projekte s področja zavarovanja gradbenih jam. Ne glede na to, ali načrtujete manjši izkop za enodružinsko hišo ali zahteven projekt podzemnih garaž v urbanem središču, vam nudimo strokovno svetovanje in celovite rešitve.
