Nasipi predstavljajo temeljne inženirske konstrukcije, ki so nepogrešljive pri gradnji cestne, železniške in energetske infrastrukture. Gre za nasutje zemljin ali drugih materialov nad prvotno površino terena, ki omogoča vzpostavitev potrebne višinske kote za prometnice, železniške proge, vodne akumulacije ali energetske objekte. V Sloveniji, kjer razgiban teren in zahtevne geološke razmere predstavljajo poseben izziv, je strokovno projektiranje gradnje nasipov ključnega pomena za dolgoročno stabilnost in varnost infrastrukture.
GeoInženiring že več kot tri desetletja zagotavlja vrhunske storitve projektiranja gradnje nasipov v Ljubljani in širše po Sloveniji. Naša ekipa izkušenih strokovnjakov s področja geotehnike in geologije izvaja celostne analize, od začetnih geotehničnih raziskav do dokončnega projektiranja in nadzora nad izvedbo. Vsak projekt obravnavamo individualno, pri čemer upoštevamo specifične geološke razmere, namembnost nasipa, obremenitve ter okoljske dejavnike.
Sodobno projektiranje gradnje nasipov temelji na najnovejših spoznanjih geomehanike, uporabi naprednih računalniških modelov ter strogem upoštevanju mednarodnih standardov Evrokod in slovenske zakonodaje. Pri tem je ključnega pomena interdisciplinarno sodelovanje med geologi, geotehniki, gradbenimi inženirji in projektanti, kar zagotavlja optimalne tehnične rešitve in ekonomsko upravičenost investicije.
Kvalitetno projektiran nasip ne predstavlja le tehnično zahtevne konstrukcije, temveč dolgoročno naložbo, ki mora zagotavljati stabilnost, trajnost in varnost tudi v najzahtevnejših pogojih. V nadaljevanju predstavljamo ključne vidike strokovnega projektiranja gradnje nasipov ter prednosti sodelovanja z izkušenim partnerjem.
Geotehnične raziskave kot osnova projektiranja nasipov
Terensko geološko kartiranje in preiskave
Vsako strokovno projektiranje gradnje nasipov se začne s temeljitimi geotehničnimi raziskavami, ki omogočajo natančno opredelitev geoloških in geomehanskih razmer na lokaciji. Naša ekipa geologov izvaja sistematično terensko kartiranje, pri katerem dokumentiramo:
- Litološko sestavo tal in kamnin v podlagi ter okolici predvidenega nasipa
- Tektonske strukture, prelome, gube in druge geološke posebnosti
- Hidrogeološke razmere, vključno z nivojem podzemne vode
- Obstoječe nestabilnosti terena, plazovita območja in erozijske procese
- Morfološke značilnosti terena in naklone površja

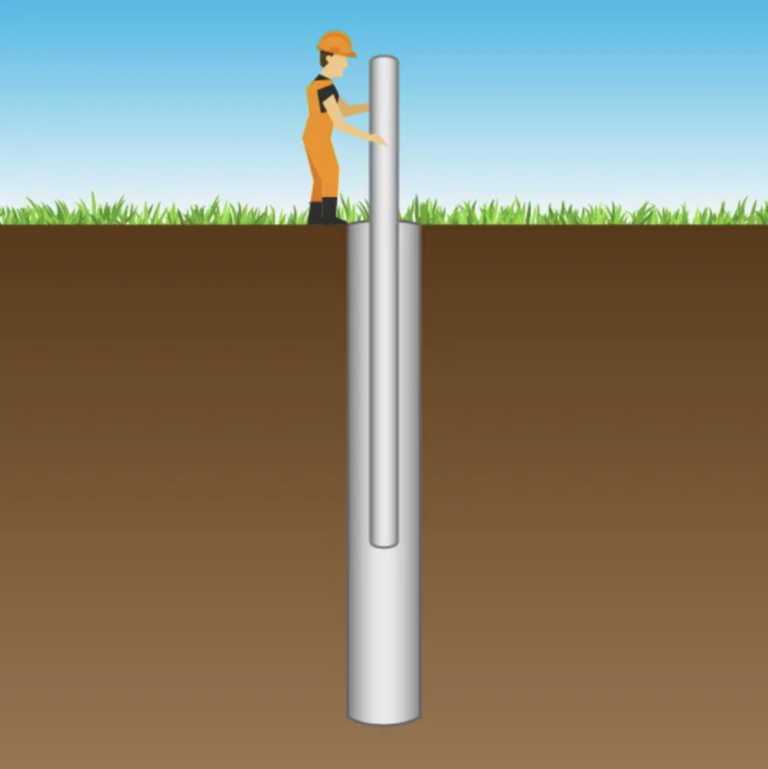

Terensko kartiranje dopolnjujemo z izvedbo raziskovalnih vrtin, dinamičnim sondiranjem, izkopi raziskovalnih jaškov ter geofizikalnimi meritvami. Tako pridobimo tridimenzionalno sliko geološke zgradbe območja, kar je ključno za načrtovanje stabilnega nasipa.
Laboratorijske preiskave zemljin in kamnin
V našem akreditiranem geotehničnem laboratoriju izvajamo obsežne preiskave materialov, ki bodo služili kot podlaga nasipa ali kot gradbeni material za njegovo izvedbo. Standardne laboratorijske preiskave vključujejo:
- Identifikacijske preiskave: granulometrična sestava, meje konsistence (Atterbergove meje), specifična teža zrnc
- Klasifikacijske preiskave: razvrstitev zemljin po USCS ali SIST klasifikaciji
- Kompaktibilnost: Proctorjev preskus za določitev optimalne vlažnosti in maksimalne prostorninske mase
- Strižne karakteristike: triaksijalni preskusi, direktni strižni preskusi za določitev kohezije in kota notranjega trenja
- Stisljivost: edometerski preskusi za oceno posedkov pod obremenitvijo
- Prepustnost: koeficient vodoprepustnosti za oceno drenažnih razmer
Vse preiskave izvajamo v skladu z veljavnimi standardi SIST EN in ISO normami, kar zagotavlja zanesljivost rezultatov in njihovo primerljivost.
Določitev geomehanskih parametrov
Na podlagi terenskih raziskav in laboratorijskih preiskav določimo kritične geomehanske parametre, ki so osnova za dimenzioniranje nasipa. Ključni parametri vključujejo:
- Strižno trdnost tal (kohezija c’ in kot notranjega trenja φ’)
- Deformacijske karakteristike (modul stisljivosti, edometrski modul)
- Hidrološke parametre (koeficient prepustnosti, piezometrične nivoje)
- Seizmične karakteristike (strižna hitrost, susceptibilnost na likvefakcijo)
- Nabrekalne in krčilne lastnosti glin
Ti podatki nam omogočajo natančno modeliranje obnašanja nasipa pod različnimi obremenitvami in v različnih vremenskih razmerah.
Analiza stabilnosti in dimenzioniranje nasipov
Metode analize stabilnosti brežin
Projektiranje gradnje nasipov zahteva temeljito analizo stabilnosti brežin, saj nestabilne brežine lahko povzročijo porušitev nasipa, ogrožajo varnost prometnic in povzročajo ekonomsko škodo. V GeoInženiringu uporabljamo različne metode analize:
- Metoda mejnega ravnotežja: klasična analiza po Bishop, Janbu, Spencer in Morgenstern-Price metodah za krožne in nekrožne zdrsne ploskve
- Numerične metode: metoda končnih elementov (MKE) in metoda končnih diferenc za kompleksne geometrije in materialne modele
- Verjetnostne analize: ocena tveganja ob upoštevanju variabilnosti geotehničnih parametrov
- Seizmične analize: psevdo-statične in dinamične analize za potresno obremenjene nasipe
Pri analizi upoštevamo vse relevantne obremenitve, vključno z lastno težo nasipa, prometno obremenitvijo, hidrostatičnimi pritiski, seizmičnimi silami in vplivom podzemne vode.
Računalniško modeliranje in simulacije
Sodobno projektiranje gradnje nasipov je немislivo brez uporabe naprednih računalniških orodij. Uporabljamo vodilne programske pakete za geotehnično analizo:
- Plaxis 2D/3D: analiza deformacij, stabilnosti in konsolidacije
- GeoStudio (SLOPE/W, SEEP/W, SIGMA/W): multifizikalne analize
- FLAC: modeliranje progresivnih porušitev in dinamičnih procesov
- AutoCAD Civil 3D: modeliranje terena in optimizacija tras
Numerično modeliranje omogoča simulacijo gradnje nasipa po fazah, analizo vpliva različnih scenarijev obremenjevanja ter optimizacijo geometrije in materialov. Tako dosežemo optimalno razmerje med varnostjo in ekonomičnostjo.
Določitev faktorjev varnosti in skladnost z Evrokod standardi
Vse analize stabilnosti izvajamo v skladu z zahtevami standarda Evrokod 7 (SIST EN 1997-1), ki opredeljuje geotehnično projektiranje v Sloveniji. Pri tem upoštevamo:
- Koncept mejnih stanj (MSN – mejna stanja nosilnosti, MSU – mejna stanja uporabnosti)
- Parcialne varnostne faktorje za vplive, materiale in odpore
- Geotehnične kategorije (GC1, GC2, GC3) glede na kompleksnost objekta
- Kombinacije vplivov in projektne situacije (trajna, prehodna, nezgodna)
Minimalni zahtevani faktorji varnosti za stabilnost brežin so tipično 1,5 za trajne razmere in 1,2-1,3 za začasne razmere oziroma potresno obremenitev. V praksi težimo k višjim faktorjem, saj zagotavljajo dodatno rezervo varnosti.
Izbira materialov in tehnologija gradnje nasipov
Tipi materialov za gradnjo nasipov
Izbira ustreznih materialov je kritična za dolgoročno stabilnost in funkcionalnost nasipa. Pri projektiranju gradnje nasipov v GeoInženiringu upoštevamo naslednje kategorije materialov:
Naravni materiali:
- Pesek in prod: odlična nosilnost, dobra kompaktibilnost, ustrezna prepustnost
- Gramoz: stabilnost, hitro odvodnjevanje, primeren za spodnje plasti
- Glina: nizka prepustnost, uporabna za tesnilne sloje, zahteva kontrolo vlažnosti
- Mešanice (glinasto-peščene, peščeno-prodnate): raznolike lastnosti odvisno od sestave
Reciklirani in industrijski materiali:
- Gradbeni odpadki (recikliran beton, opeka): ekonomična rešitev pri ustrezni kvaliteti
- Elektrofiltrski pepel in žlindra: lahki agregati z dobrimi geomehanskimi lastnostmi
- Kameni agregat iz kamnolomov: visoka nosilnost, odlična stabilnost
Gesintetični materiali:
- Geomreže in geotekstil za armiranje nasipov
- Geosintetične glinene pregrade (GCL) za tesnjenje
- Geodrenaže za kontrolirano odvodnjevanje
Vse materiale clasificiramo in preverjamo v našem laboratoriju, da zagotovimo skladnost s projektnimi zahtevami in standardi.
Tehnologija nasipanja in zbijanja
Pravilna tehnologija gradnje je enako pomembna kot projektiranje. V projektni dokumentaciji določimo:
- Debelina plasti: tipično 30-50 cm rahle zemljine pred zbitjem
- Optimalna vlažnost: določena s Proctorjevim preskusom, toleranca ±2%
- Stopnja zbitosti: minimalno 95-100% standardnega Proctorja za različne plasti
- Tehnologija zbijanja: vibracijski valjarji, statični valjarji, plošče odvisno od materiala
Posebno pozornost namenjamo:
- Pripravi podlage (odstranitev humusa, izboljšava slabih tal)
- Drenažnim ukrepom za kontrolo podzemne vode
- Fazni gradnji pri nasipih na stisljivih tleh
- Utrditvi brežin (zatravitev, kamnita obloga,支持 konstrukcije)
Kontrola kakovosti med gradnjo
Projektna dokumentacija vključuje obsežen program geotehničnega nadzora, ki zagotavlja skladnost izvedbe s projektom:
- Kontinuirane kontrole vlažnosti in stopnje zbitosti (vsaka plast)
- Terenski CBR preskusi nosilnosti
- Geodetske izmere geometrije nasipa
- Monitoring posedkov in horizontalnih premikov
- Kontrola funkcionalnosti drenažnih sistemov
- Vizualni pregledi stabilnosti brežin
Vse kontrole dokumentiramo v dnevnikih gradnje ter izdajamo potrdila o ustreznosti izvedenih del.
Vrste nasipov in specifične zahteve projektiranja

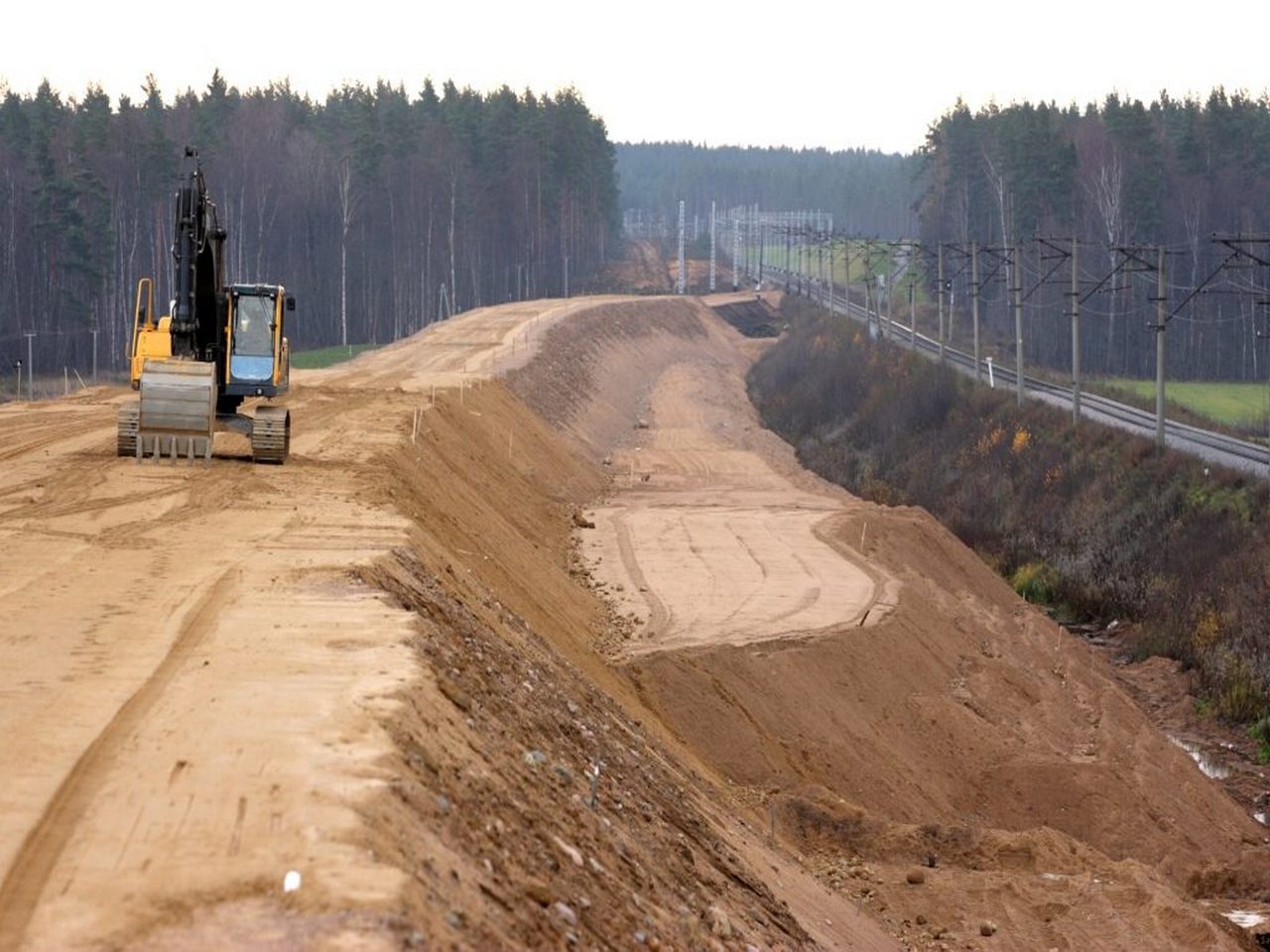

Cestni in železniški nasipi
Prometni nasipi predstavljajo najobsežnejšo kategorijo nasipnih konstrukcij v Sloveniji. Projektiranje gradnje nasipov za prometnice zahteva upoštevanje:
Cestni nasipi:
- Dinamične obremenitve od prometa (osna obremenitev, vibracij)
- Nakloni brežin tipično 1:1,5 do 1:2 odvisno od višine in materialov
- Drenažni sistemi za odvod meteornih vod
- Odpornost na zmrzovanje in tajanje
- Varnostne ograje in signalizacija
Železniški nasipi:
- Strožje zahteve glede posedkov (max 30-50 mm)
- Stabilnost tirne geometrije
- Zaščita pred vibracijami
- Posebne drenažne zahteve pod tirnim dosom
- Seizmična odpornost
Pri projektiranju upoštevamo tudi okoljske vidike – hrupno zaščito, vizualno vključevanje v krajino, varstvo biotske raznovrstnosti ter zaščito vodnih virov.
Energetski nasipi in akumulacijski nasipi
Nasipi za energetske objekte (hidroelektrarne, protipoplavna zaščita) imajo specifične zahteve:
- Tesnjenje: neprepustne jederne cone iz glin ali geomembran
- Filtrski sloji: preprečevanje erozije drobnih delcev
- Varnost pred prelivanjem: dimenzioniranje za ekstremne vodne dogodke
- Seizmična varnost: posebej kritična pri akumulacijskih nasipih
- Monitoring: permanentni sistemi za merjenje piezometrov, inklinometrov, posedkomeros
Pri takšnih objektih izvajamo tudi pregrade porušitve (dam break analysis) za oceno tveganja v primeru izrednih dogodkov.
Sanacijski nasipi in protiplazovni ukrepi
V hribovitem slovenskem terenu pogosto projektiramo nasipe za sanacijo plazov ali kot protiplazovne ukrepe:
- Razbremenilni nasipi: zmanjšanje gibalne sile pri aktivnih plazovih
- Podporni nasipi: stabilizacija nožja plazovitih mas
- Armirani nasipi z geosintetiki: doseganje strmejših brežin
- Nasipi z opornami konstrukcijami: kombinacije nasipov in AB sten
Takšni objekti zahtevajo natančno analizo mehanizma premikanja, monitoring premikov ter prilagodljivost projektnih rešitev glede na obnašanje terena.
Prednosti sodelovanja z GeoInženiring pri projektiranju nasipov
Izkušnje, akreditacije in certifikati
GeoInženiring izstopa na slovenskem trgu geotehničnih storitev z več pomembnimi prednostmi:
Dolgoletne izkušnje:
- Več kot 30 let delovanja na področju geotehnike in geologije
- Izvedeni projekti vseh velikosti – od lokalnih cest do avtocestnih odsekov
- Reference na zahtevnih projektih v različnih geoloških razmerah Slovenije
Certifikati in akreditacije:
- ISO 9001:2015 sistem vodenja kakovosti
- Akreditiran geotehnični laboratorij po SIST EN ISO/IEC 17025
- Pooblaščeni inženirji z licencami IZS (Inženirska zbornica Slovenije)
- Vpis v register izvajalcev geotehničnih storitev
Strokovna ekipa:
- Diplomirani geologi in geotehnični inženirji
- Pooblaščeni inženirji za zahtevne objekte
- Sodelavci z doktorati in mednarodnimi izkušnjami
- Kontinuirano izobraževanje in udeležba na strokovnih konferencah
Celovita ponudba storitev
Naša prednost je možnost zagotavljanja celotnega spektra storitev na enem mestu:
- Predprojektna faza: geološko-geotehnične raziskave, preliminarne analize izvedljivosti
- Projektiranje: idejne zasnove, projekti za pridobitev gradbenih dovoljenj (PGD), projekti za izvedbo (PZI)
- Izvedbena faza: geotehnični nadzor, kontrolne meritve, svetovanje izvajalcem
- Poprojektna faza: monitoring, elaborati o dejanski izvedbi, vzdrževanje
Takšen celosten pristop zagotavlja kontinuiteto projektiranja, hitrejšo komunikacijo med fazami in optimizacijo celotnega procesa.
Sodobna tehnološka oprema in metode
Investiramo v najsodobnejšo opremo in tehnologije:
- Sodoben geotehnični laboratorij z avtomatiziranimi preskušanci
- Terenska oprema za sondiranje, vrtanje, geofizikalne meritve
- Licencirani programski paketi za numerične analize
- Geodetska oprema za precizne izmere in monitoring
- Droni za fotogrametrično kartiranje in nadzor
Uporabljamo BIM (Building Information Modeling) metodologijo za 3D modeliranje in integracijo z drugimi projektnimi disciplinami.
Postopek naročila projektiranja nasipov
Začetni kontakt in ogled lokacije
Proces sodelovanja z GeoInženiring pri projektiranju gradnje nasipov poteka sistematično:
Korak 1: Vzpostavitev kontakta
- Kontaktirate nas po telefonu, e-pošti ali preko kontaktnega obrazca na spletni strani
- Predstavite nam osnovne informacije o projektu (lokacija, namembnost, obseg)
- Dogovorimo se za začetno srečanje ali ogled terena
Korak 2: Ogled lokacije in začetna analiza
- Naš strokovnjak opravi ogled terena v Ljubljani ali drugje po Sloveniji
- Preliminarna ocena geoloških razmer na osnovi terenskega ogleda
- Identifikacija potencialnih izzivov in kritičnih točk
- Pregled obstoječe dokumentacije, če je na voljo
Korak 3: Ponudba in dogovor
- Pripravimo podrobno ponudbo z obsegom storitev in terminskim planom
- Določimo ceno glede na kompleksnost projekta in potrebne raziskave
- Po prejetju naročila pripravimo podrobnejši program geotehničnih raziskav
Zaključek: Zanesljivo projektiranje za dolgoročno stabilnost
Projektiranje gradnje nasipov je kompleksen proces, ki zahteva poglobljeno razumevanje geotehnike, geologije, geomehanike ter uporabo sodobnih analitičnih metod. Pri GeoInženiringu združujemo več kot 30 let izkušenj, akreditiran laboratorij, sodobno opremo ter tim izkušenih strokovnjakov, kar nam omogoča zagotavljanje vrhunskih rešitev za vse vrste nasipov.
Ne glede na to, ali gre za cestni nasip v Ljubljani, železniški nasip v zahtevnih geoloških razmerah ali akumulacijski nasip za energetski objekt – naš pristop temelji na temeljitih geotehničnih raziskavah, natančnih analizah stabilnosti po Evrokod standardih ter optimizaciji tehničnih rešitev. Vsak projekt obravnavamo individualno in zagotavljamo rešitve, ki so varne, ekonomične in okoljsko sprejemljive.
Kvalitetno projektiran in izveden nasip je dolgoročna naložba, ki zagotavlja stabilnost in varnost infrastrukture za desetletja. Z našo strokovno podporo od začetnih raziskav do zaključnega nadzora lahko investitorji računajo na zanesljive rešitve in pravočasno dokončanje projektov.
