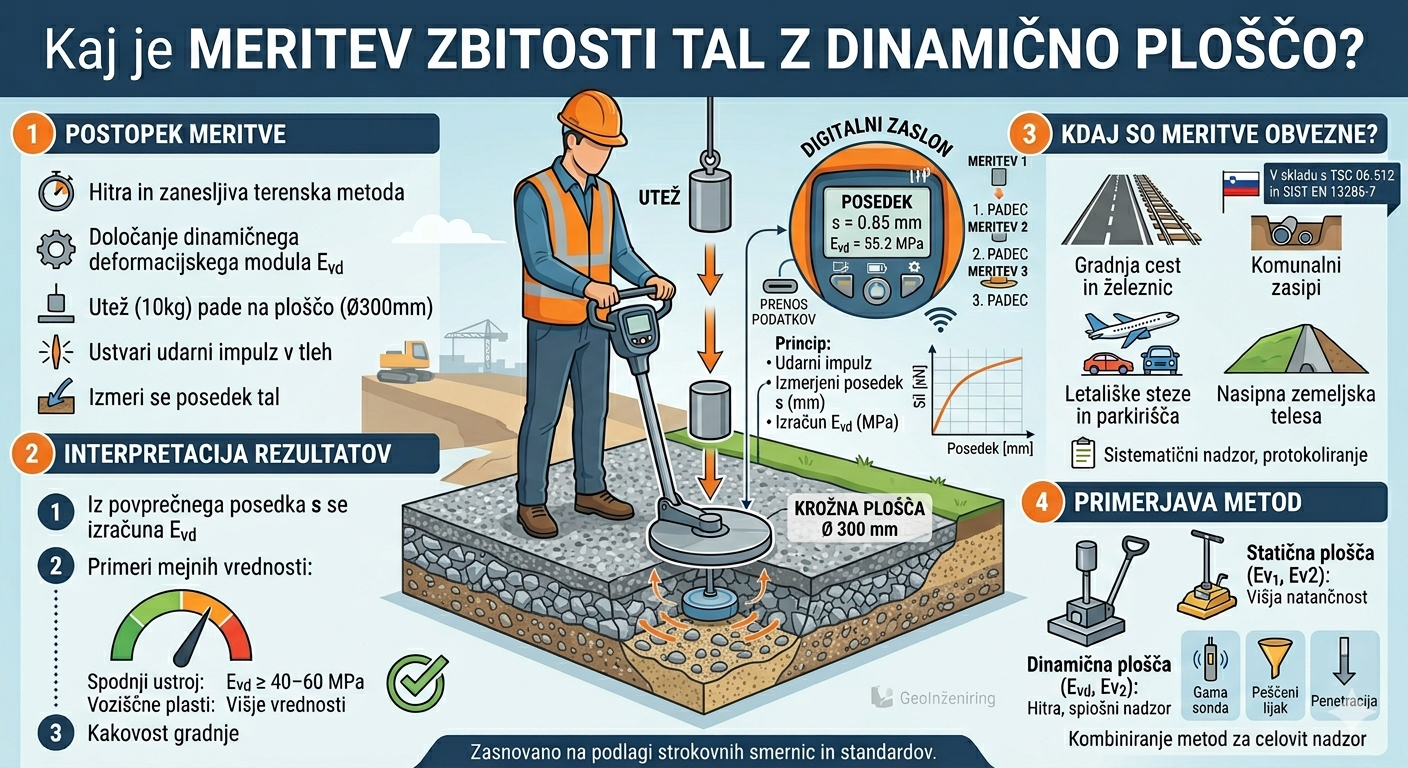

Kaj je meritev zbitosti tal z dinamično ploščo?
Meritev zbitosti tal z dinamično ploščo (nem. Leichtes Fallgewichtsgerät, LFG) je hitra in zanesljiva terenska metoda za določanje dinamičnega deformacijskega modula Evd. Instrument sestoji iz padajočega uteži z znano maso, ki pade na krožno ploščo (premer 300 mm) in povzroči udarni impulz v tleh. Iz izmerjenega posedka se izračuna dinamični modul Evd v MPa. Meritve dinamičnega deformacijskega modula EVD so v Slovenji predpisane pri kontroli zgoščenosti nasipov, zasipov in voziščnih plasti.
Postopek meritve in interpretacija rezultatov
Meritev se izvede na vsakem zbitem sloju nasipnega materiala. Na merilno točko se postavi dinamična plošča, izvede se tri padce uteži in odčita se posedek na digitalni skali. Iz povprečnega posedka se s standardno formulo izračuna Evd. Mejne vrednosti so določene s tehničnimi specifikacijami: za spodnji ustroj cest in železnic se zahteva Evd ≥ 40–60 MPa, za voziščne plasti pa višje vrednosti. GeoInženiring d.o.o. izvaja sistematične terenske meritve z dinamično ploščo v okviru gradbenega nadzora, s protokoliranjem rezultatov na vsakem sloju.
Kdaj so terenske meritve z dinamično ploščo obvezne?
Meritve EVD so zahtevane pri gradnji cest in železnic (v skladu s TSC 06.512 in SIST EN 13286-7), pri izvedbi komunalnih zasipov (vodovodi, kanalizacija, plinovodi), pri gradnji letaliških stez in parkirišč ter pri izvedbi nasipnih zemeljskih teles. GeoInženiring d.o.o. nudi mobilno ekipo za terenske meritve, ki zagotavlja hitro odzivnost in strokovne poročilo z merskimi certifikati. Izvedba v skladu z zahtevami projekta in tehničnih specifikacij zagotavlja, da je objekt trdno zgrajen in dolgotrajen.
Primerjava metod nadzora zgoščenosti
Poleg dinamične plošče se za nadzor zgoščenosti tal uporabljajo tudi statična plošča (Ev1, Ev2), gama sonda, peščeni lijak in penetracijski preskus. Dinamična plošča je cenovno ugodna, hitra in primerna za splošni nadzor, statična plošča daje višjo natančnost pri zahtevnejših konstrukcijah. GeoInženiring kombinira različne metode glede na zahteve projekta in vrsto materiala, s čimer zagotavlja celovit in zanesljiv nadzor kakovosti.
