Kaj je sklerometer in kako deluje?
Sklerometer, znan tudi kot Schmidtovo kladivo, je naprava za neporušno določanje tlačne trdnosti betona in drugih trdnih materialov. Gre za ročno udarno kladivo, ki meri trdnost materiala na podlagi odboja udarne mase od betonske površine. Metoda temelji na principu elastičnega odboja – trša površina povzroči večji odboj, kar nakazuje višjo tlačno trdnost betona.

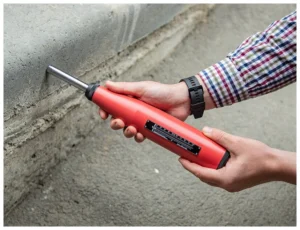

Sklerometer sestavljajo udarni mehanizem z vzmetjo, udarec mase, merilna skala ali digitalni prikazovalnik ter ohišje. Pri meritvah se sklerometer pravokotno pritisne na betonsko površino, nato pa se sproži vzmeten udarni mehanizem. Mehanizem izmeri višino odboja udarne mase in jo prikaže kot sklerometrični indeks ali neposredno kot ocenjeno tlačno trdnost v MPa.
Vrste sklerometrov
Mehanski (analogni) sklerometer
Klasični analogni sklerometer z mehansko kazalčno skalo. Merilno območje je običajno od 10 do 70 N/mm². Prednost je enostavna uporaba in robustna konstrukcija, slabost pa ročno beleženje rezultatov in večja možnost subjektivne napake pri odčitavanju.
Digitalni sklerometer
Sodobni digitalni sklerometer z elektronskim prikazovalnikom. Omogoča avtomatsko shranjevanje meritev, statistično obdelavo podatkov, povezavo z računalnikom in samodejno pretvorbo indeksa odboja v tlačno trdnost. Natančnost je višja (napaka do 5%), rezultati pa so bolj zanesljivi. Nekateri modeli ponujajo funkcije kot so povprečenje meritev, odstranjevanje odstopajočih vrednosti in izdelava poročil.
Postopek merjenja s sklerometrom
Pravilna izvedba sklerometrične preiskave vključuje več korakov:
- Priprava površine – odstranitev rahlih delcev, prahu, lušč in ostankov opažev. Površina mora biti čista in suha.
- Glajenje površine – z brusnim kamnom ali brusilnim papirom zagladimo hrapave neravnine za boljši stik sklerometra.
- Izvedba meritev – na vsakem merilnem mestu izvedemo najmanj 9 meritev v območju približno 300 mm. Meritve so razporejene enakomerno in dovolj oddaljene (najmanj 25 mm) ena od druge.
- Obdelava rezultatov – iz serije meritev odstranimo odstopajoče vrednosti (ki odstopajo za več kot 20% od povprečja) in izračunamo srednjo vrednost.
- Korekcija rezultatov – upoštevamo vpliv orientacije sklerometra (vertikalno, horizontalno, pod kotom), starost betona, vlažnost in vrsto cementa.
Prednosti neporušne metode
Sklerometrično preizkušanje ponuja številne prednosti v primerjavi s porušnimi metodami:
- Neporušnost – beton ostane nepoškodovan, ni potrebno odvzemati preizkušancev ali vrtati jeder
- Hitrost – meritve se izvajajo na mestu, rezultati so takoj na voljo
- Ekonomičnost – nižji stroški v primerjavi z odvzemom in laboratorijskim preizkusom jeder
- Dostopnost – možnost preizkušanja težko dostopnih mest in velikih površin
- Ponovljivost – omogoča spremljanje razvoja trdnosti betona v času
Področja uporabe
Sklerometrično preizkušanje se uporablja v različnih fazah gradnje in v času obratovanja objektov:
- Kontrola kakovosti novogradenj – preverjanje skladnosti vgrajenega betona s projektno dokumentacijo
- Ocena stanja obstoječih konstrukcij – pred rekonstrukcijami, sanacijami ali spremembo namembnosti
- Inženirski pregledi – po potresih, požarih ali drugih izrednih dogodkih
- Spremljanje hitrosti razvoja trdnosti – določitev primernega časa razopaženja
- Preverjanje enakomernosti betona v konstrukciji
Standard in zanesljivost rezultatov
Sklerometrična preiskava se izvaja v skladu s standardom SIST EN 12504-2 (Preizkušanje betona v konstrukcijah – 2. del: Neporušno preizkušanje – Določanje indeksa odboja). Standard predpisuje postopek preizkušanja, število in razporeditev meritev ter način obdelave rezultatov.
Pomembno je razumeti, da sklerometer meri trdoto površine betona in ne neposredno tlačne trdnosti. Rezultati so ocena tlačne trdnosti, ki jo dobimo iz korelacijskih krivulj. Natančnost ocene je odvisna od več dejavnikov: starosti betona, vrste cementa, zrnavosti agregata, vlažnosti in karbonatizacije površine. Za natančnejšo oceno tlačne trdnosti se priporoča kombinacija sklerometrične preiskave z drugimi neporušnimi metodami ali z odvzemom in preizkusom jeder.
Zakaj izbrati strokovno izvedbo?
Zanesljivi rezultati sklerometričnega preizkušanja zahtevajo ustrezno opremo, kalibrirane naprave ter strokovno usposobljeno in certificirano osebje. Pravilna interpretacija rezultatov upošteva vse vplivne dejavnike in omogoča točno oceno nosilnosti konstrukcije.
Za kakovostne meritve tlačne trdnosti betona s sklerometrom in izdelavo strokovnih poročil se obrnite na akreditirane laboratorije z izkušnjami pri neporušnih preiskavah betonskih konstrukcij.
