Pilotni temelji predstavljajo globoko temeljenje, ki se uporablja, kadar nosilnost površinskih tal ni zadostna za neposredno temeljenje objektov. Gre za vitke konstrukcijske elemente, ki obremenitve z objekta prenašajo v globlje, nosilnejše plasti tal ali v skalno podlago. Projektiranje pilotiranja zahteva obsežno poznavanje geotehnike, geologije in gradbenih standardov ter izkušnje pri načrtovanju tovrstnih temeljnih konstrukcij.
GeoInženiring Ljubljana s 80-letno tradicijo na področju geotehnike in geologije zagotavlja celovite storitve projektiranja pilotnih temeljev za različne vrste objektov. Naše projektantsko delo temelji na natančnih geotehničnih raziskavah, uporabi sodobnih računalniških programov in upoštevanju veljavnih standardov, vključno z Evrokod normami in zahtevami ISO 9001. Vsak projekt pilotiranja pristopamo individualno, pri čemer upoštevamo specifične geološke razmere na lokaciji, vrsto objekta ter gospodarne vidike izvedbe.
Pri projektiranju pilotiranja sodelujejo naši certificirani geotehnični inženirji, ki z detajlnimi analizami določijo optimalno vrsto pilotov, njihovo dolžino, premer, razporeditev in nosilnost. S strokovno podporo od faze geotehničnih raziskav do nadzora nad izvedbo zagotavljamo, da so pilotni temelji vaših objektov zanesljivi, trajni in izvedeni v skladu z vsemi tehničnimi predpisi.
Kdaj je potrebno projektiranje pilotiranja?
Geotehnične razmere, ki zahtevajo pilotiranje
Pilotni temelji postanejo nujna rešitev v primerih, ko površinske plasti tal ne zagotavljajo zadostne nosilnosti za tradicionalno plitvo temeljenje. Na območju Ljubljane in širše Slovenije pogosto naletimo na aluvialne ravnine z debelimi sloji mehkih glin, organskih tal ali rahlo zbitih prodnih nasipov, ki jih je potrebno prebiti do stabilnih plasti.
Tipične geološke situacije, ki zahtevajo pilotiranje:
- Debele plasti mehkih glin ali organskih tal s slabo nosilnostjo
- Visoka podtalnica, ki otežuje izvedbo klasičnih temeljev
- Nasuti tereni z neenakomernimi posedki
- Pobočja in tereni s potencialnimi plazovi
- Lokacije z visokim seizmičnim tveganjem
- Območja z varovanjem sosednjih objektov pred posedki
Vrste objektov, ki potrebujejo pilotne temelje
Projektiranje pilotiranja je potrebno za različne vrste gradbenih objektov, od manjših stanovanjskih stavb do obsežnih infrastrukturnih projektov. V Ljubljani in okolici smo izvedli številne projekte pilotiranja za večstanovanjske objekte, poslovne stavbe, industrijske hale in infrastrukturne objekte.
Objekti, ki najpogosteje zahtevają pilotne temelje:
- Visoke stanovanjske in poslovne stavbe
- Mostovi in nadvozi
- Industrijske hale z težko opremo
- Rezervoarji in silosi
- Kranovski tiri in težke jeklene konstrukcije
- Objekti na problematičnih tleh s sanacijo podlage
Prednosti globokega temeljenja z piloti
Pilotni temelji v primerjavi s plitkim temeljenjem ponujajo številne tehničke in gospodarske prednosti, še posebej na zahtevnih geotehničnih lokacijah. Z ustrezno zasnovo pilotiranja lahko pomembno zmanjšamo tveganje neenakomernih posedkov in izboljšamo potresno odpornost objektov.
Ključne prednosti pilotnega temeljenja:
- Prenos obremenitev na globlje, nosilnejše plasti tal
- Zmanjšanje skupnih in diferenčnih posedkov objekta
- Možnost gradnje na tleh z nizko nosilnostjo
- Izboljšana potresna varnost konstrukcije
- Manjše izravnave terena in zemeljska dela
- Hitrejša izgradnja temeljev v primerjavi s sanacijo tal
Vrste pilotov in njihova uporaba
Vrtani piloti
Vrtani piloti spadajo med najpogosteje uporabljene vrste pilotiranja v urbanem okolju zaradi relativno majhnih vibracij med izvedbo. Izvajajo se z vrtalniko, ki v tleh izvede vrtin, nato pa se v vrtin vgradi armaturni koš in vlijejo beton. Projektiranje vrtanih pilotov zahteva natančno določitev premera, dolžine in armature glede na pričakovane obremenitve.
V Ljubljani in širši Sloveniji so vrtani piloti primerni za:
- Mestne lokacije z varstvom sosednjih objektov
- Gradnjo v neposredni bližini obstoječih stavb
- Tla s kamni in balvani, ki otežujejo vbijanje
- Pilote velikih premerov (od 60 cm do 150 cm in več)
- Globoke temelje z dosegom skalne podlage
- Objekte z velikimi osnimi obremenitvami
Projektiranje vrtanih pilotov vključuje določitev tehnologije vrtanja (s podporo bentonitne suspenzije, vodilnih cevi ali kelijevih cevi), načina čiščenja dna vrtine ter kontrolnih metod kakovosti betona in globine vrtine.
Vbijani in vibrirani piloti
Vbijani piloti so prefabricirani betonski, leseni ali jekleni elementi, ki se v tla vgradijo z udarnim ali vibracijskim načinom. Čeprav povzročajo večje vibracije med izvedbo, nudijo odlične nosilnosti v ustreznih geotehničnih razmerah. Projektiranje vbijanih pilotov vključuje analizo nosilnosti pilota zaradi trenja ob plašč in pritiska na konico.
Značilnosti vbijanih in vibriranih pilotov:
- Visoka nosilnost v nevezanih tleh (prod, pesek)
- Kontrola kakovosti pred vgradnjo v tovarni
- Hitra izvedba pri večjih količinah
- Možnost ponovne uporabe ali prestavljanja
- Omejitev uporabe v mestnem okolju zaradi hrupa
- Potreba po kontroli vplivov vibracij na okolico
Pri projektiranju določimo vrsto pilota (armiranobetonski, prednapeti, jekleni profil), dimenzije, metodo vbijanja ter kriterije za prenehanje vbijanja na podlagi dinamičnih preizkusov.

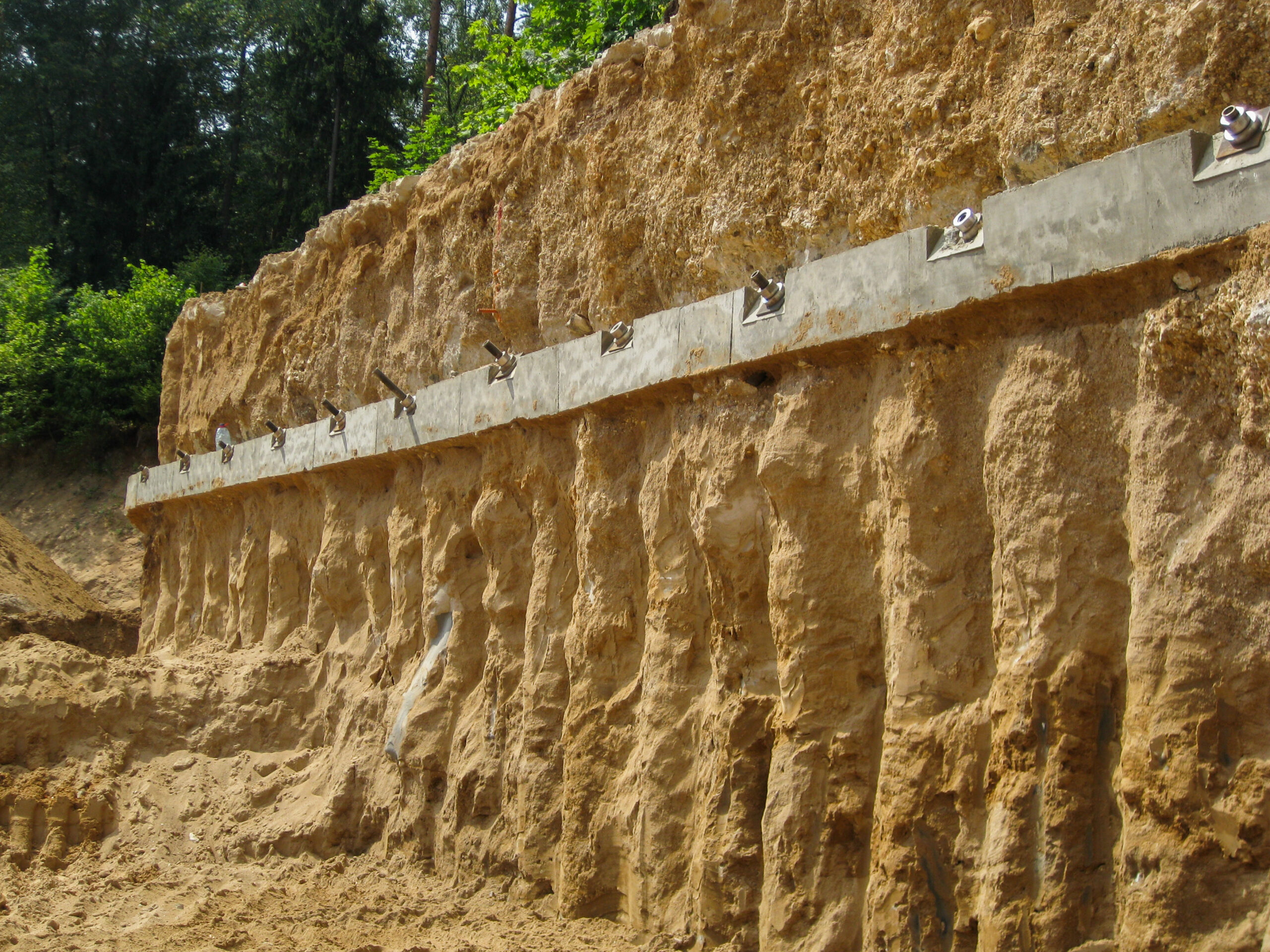

Mikro piloti in injektirani piloti
Mikro piloti predstavljajo posebno skupino pilotov manjših premerov (običajno od 10 do 30 cm), ki se uporabljajo za ojačitev temeljev obstoječih objektov, stabilizacijo pobočij ali temeljenje v težko dostopnih prostorih. Projektiranje mikro pilotiranja zahteva natančen izračun zaradi majhnih premerov in specifične tehnologije izvedbe.
Uporaba mikro pilotov:
- Utrditev temeljev starejših objektov
- Gradnja v prostorih z omejenim pristopom
- Stabilizacija plazov in brežin
- Temeljenje na strmih terenih
- Pritrditev opornih zidov
- Sanacije poškodovanih konstrukcij
Injektirani piloti se izvajajo z vrtanjem in naknadnim injektiranjem cementne ali kemične suspenzije pod visokim tlakom, kar poveča nosilnost pilota v okoliških tleh. Projektiranje injektiranih pilotov vključuje določitev tehnologije injektiranja, sestave injektažne mase in števila injektažnih faz.
Geotehnične raziskave za projektiranje pilotov

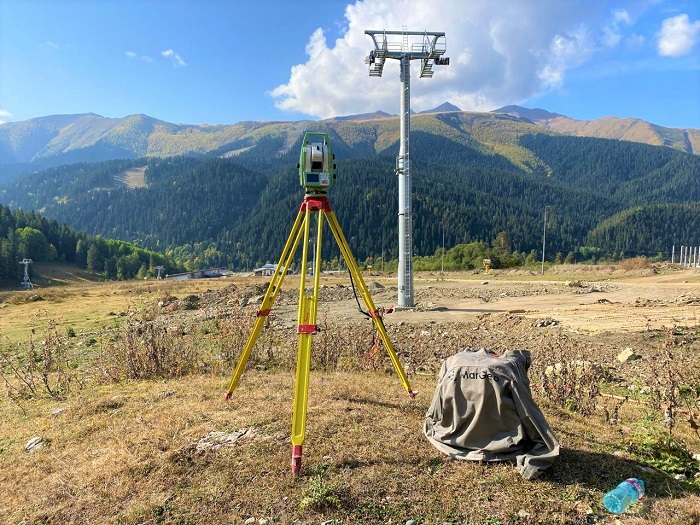

Terenske raziskave in sondiranja
Kakovostno projektiranje pilotiranja je mogoče le na podlagi temeljitih geotehničnih raziskav. Terenske raziskave vključujejo izvrtanje raziskovalnih vrtin, izvajanje penetracijskih preizkusov in geofizikalne meritve, s katerimi določimo sestavo tal, njihove mehanske lastnosti in globino nosilnih plasti.
Obseg terenskih raziskav določimo glede na:
- Velikost in zahtevnost objekta
- Pričakovano variabilnost tal na lokaciji
- Globino predvidenih pilotov
- Vrsto pilotiranja
- Seizmične in hidrogeološke razmere
- Zahteve veljavnih standardov Evrokod
GeoInženiring Ljubljana razpolaga z lastno opremo za izvajanje geotehničnih raziskav, vključno z vrtalno tehniko, opremo za statično penetracijsko sondiranje (CPT) in dinamično sondiranje. Naše terenske ekipe izvajajo raziskave v skladu z zahtevami ISO 9001 in veljavnimi slovenskimi standardi.
Laboratorijske preiskave tal
Vzorce tal, pridobljene med terenskimi raziskavami, analiziramo v našem akreditiranem geotehničnem laboratoriju. Laboratorijske preiskave omogočajo natančno določitev fizikalnih in mehanskih parametrov tal, ki so ključni za projektiranje pilotiranja.
Standardne laboratorijske preiskave vključujejo:
- Določanje granulometrične sestave tal
- Meje konsistence pri kohezivnih tleh
- Enoosna tlačna trdnost
- Direktni strižni preizkus
- Triaksialni preizkus
- Edometrski preizkus za določanje stisljivosti
- Specifična teža in vlažnost tal
Rezultati laboratorijskih preiskav nam omogočajo določitev projektnih geotehničnih parametrov v skladu z Evrokod 7 standardi in zanesljiv izračun nosilnosti pilotov.
Geološki profil in geotehnični model
Na podlagi terenskih raziskav in laboratorijskih preiskav izdelamo geološki profil lokacije in geotehnični model, ki predstavlja podlago za projektiranje pilotiranja. Geotehnični model vključuje razdelitev tal na plasti s podobnimi lastnostmi, določitev projektnih parametrov in oceno geotehničnih tveganj.
Elementi geotehničnega modela:
- Litološki opis in klasifikacija tal po sistemu USCS
- Debelina posameznih plasti tal
- Globina podtalnice in njen vpliv na nosilnost
- Mehanske karakteristike (kot notranjega trenja, kohezija, modul elastičnosti)
- Korozijska agresivnost tal do betona in jekla
- Seizmične karakteristike in potencialna likvefakcija
Kakovosten geotehnični model je temelj za optimalno projektiranje pilotnih temeljev in zmanjšanje tveganj med gradnjo.
Projektne faze in izračuni nosilnosti
Statični izračuni pilotov
Projektiranje pilotiranja vključuje obsežne statične izračune, s katerimi določimo nosilnost posameznega pilota in skupne pilotne plošče. Izračune izvajamo v skladu z Evrokod 7 (geotehničnim projektiranjem) in Evrokod 2 (projektiranjem betonskih konstrukcij), pri čemer upoštevamo metodo mejnih stanj.
Ključni izračuni vključujejo:
- Nosilnost pilota na osno tlačno obremenitev (trenje ob plašč in pritisk na konico)
- Nosilnost pilota na natezno obremenitev
- Nosilnost pilota na horizontalne obremenitve in momente
- Skupinsko delovanje pilotov v pilotni plošči
- Negativno površinsko trenje pri posedajočih tleh
- Posedke pilotne plošče pod obremenitvami
Za izračune uporabljamo sodobne računalniške programe, ki omogočajo modeliranje kompleksnih geotehničnih razmer in interakcije pilotov z okoliškimi tlemi ter konstrukcijo objekta.
Projektna dokumentacija
Projektna dokumentacija za pilotiranje vključuje vse tehnične rešitve, izračune, načrte in specifikacije, potrebne za izvedbo gradnje. Dokumentacijo pripravljamo v skladu z Zakonom o graditvi objektov in veljavnimi tehničnimi predpisi.
Sestavni deli projektne dokumentacije:
- Tehnično poročilo z opisom projektne rešitve
- Geotehnično poročilo z rezultati raziskav
- Statični izračuni nosilnosti pilotov
- Načrti razporeditve in detajlov pilotov
- Tehnične specifikacije materialov in izvedbe
- Načrt kontrole kakovosti in preizkušanja

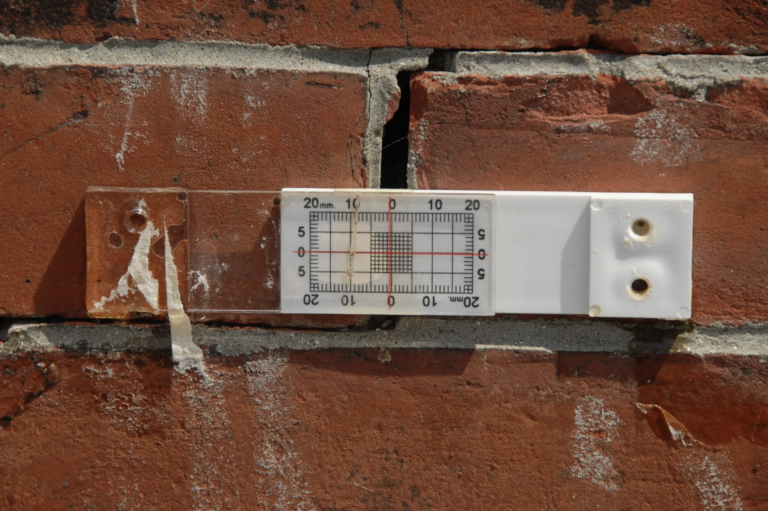

- Načrt varstva sosednjih objektov
Vso projektno dokumentacijo pregledajo in podpišejo certificirani projektanti, projekt pa pred začetkom gradnje pridobi vsa potrebna dovoljenja pristojnih organov.
Dimenzioniranje armature in materialov
Pri projektiranju pilotiranja posebno pozornost namenjamo pravilnemu dimenzioniranju armature, ki mora prenašati osne obremenitve, strižne sile in upogibne momente. Armatura mora biti zasnovana tako, da zagotavlja zadostno duktilnost konstrukcije in nosilnost v vseh fazah življenjske dobe objekta.
Projektiranje armature pilotov:
- Vzdolžna armatura za osne obremenitve (običajno 0,5-2% prereza)
- Prečna armatura (stremena) za strižne sile
- Ojačitve v območju stika pilota s planko
- Detajli sideršča armature v konstrukcijo
- Kritje armature glede na agresivnost tal
- Varilna ali vijačna stičišča pri prefabriciranih pilotih
Beton za pilote mora dosegati predpisano trdnostni razred (običajno min. C25/30 za vrtane pilote) in biti odporen na vplive tal. Pri projektiranju upoštevamo zahteve za obstojnost betona v agresivnih tleh in podtalnici.
Kontrola kakovosti in preizkušanje pilotov
Preizkusna obremenjevanja pilotov
Pred začetkom masovne izdelave pilotov se po pravilih Evrokod 7 izvede preizkusno obremenjevanje pilotov, s katerim se preveri dejanska nosilnost in skladnost z projektnimi predpostavkami. Preizkušanje poteka s postopnim obremenitvanjem pilota in merjenjem posedkov.
Vrste preizkusnih obremenjevanj:
- Statično osno tlačno preizkušanje
- Statično natezno preizkušanje
- Dinamično preizkušanje z udarci
- Statnamic preizkušanje s kombinirano dinamično obremenitvijo
- Bidemenzionalna preizkušanja nosilnosti plašča in konice
GeoInženiring Ljubljana zagotavlja strokovno spremljanje preizkusnih obremenjevanj in interpretacijo rezultatov, kar omogoča morebitno optimizacijo projektne rešitve še pred izvedbo vseh pilotov.
Integriteta pilotov (NDT metode)
Sodobne neporušne preiskovalne metode (NDT) omogočajo preverjanje integritete pilotov brez njihovega obremenjevanja ali poškodovanja. Te metode so ključne za odkrivanje morebitnih napak v izvedbi pilotov, kot so zmanjšanje prereza, luknje v betonu ali prekinitve kontinuitete.
Najpogostejše NDT metode:
- Sonic Echo Test (impulzna metoda)
- Crosshole Sonic Logging (CSL)
- Thermal Integrity Profiling
- Gamma-gama karotaža
- Inklinometrične meritve vertikalnosti
Z uporabo NDT metod lahko preverimo 100% izvedenih pilotov brez dodatnih stroškov preizkusnih obremenjevanj, kar pomembno poveča zanesljivost pilotnih temeljev.
Geotehnični nadzor pri izvedbi
Strokoven geotehnični nadzor med izvedbo pilotiranja je ključen za doseganje projektirane kakovosti in nosilnosti. GeoInženiring Ljubljana ponuja storitve geotehničnega nadzora, ki vključujejo preverjanje tehnologije izvedbe, kontrolo globin in premerov, preverjanje armature ter kakovosti betona.
Naloge geotehničnega nadzora:
- Kontrola skladnosti izvedbe s projektom
- Spremljanje tehnoloških parametrov vrtanja ali vbijanja
- Preverjanje dolžin pilotov in doseženosti nosilnih plasti
- Kontrola vgradnje armature in betona
- Koordinacija z izvajalcem pri reševanju neskladij
- Dokumentiranje izvedbe in priprava poročil
Pravočasno odkrivanje in odpravljanje napak med gradnjo preprečuje kasnejše težave in zagotavlja dolgotrajno stabilnost objekta.
Projektiranje pilotiranja v Ljubljani in Sloveniji
Specifike ljubljanskih tal
Območje Ljubljane in Ljubljanske kotline predstavlja poseben izziv za projektiranje pilotiranja zaradi heterogene sestave tal in debele plasti aluvialnih sedimentov. Geološka zgradba je posledica tektonskih procesov in glacialnih ter rečnih sedimentacij, kar ustvarja kompleksne geotehnične razmere.
Značilnosti tal v Ljubljani:
- Debele plasti mehkih rečnih glin in mulja
- Prodne naplavine različne zbitosti
- Visoka raven podtalnice (2-4 m pod površjem)
- Lokalne pojave organskih tal in šote
- Tektonsko aktivna območja z večjim seizmičnim tveganjem
- Območja nasutih tal na nekdanjih mokriščih
GeoInženiring Ljubljana z dolgoletnimi izkušnjami na območju prestolnice pozna te specifike in jih upošteva pri vsakem projektu pilotiranja.
Standardi in certifikati
GeoInženiring Ljubljana deluje v skladu s sistemom vodenja kakovosti ISO 9001, kar zagotavlja konsistentno visoko kakovost vseh naših storitev. Naši projektanti so certificirani za projektiranje zahtevnih objektov, vsi postopki pa so usklajeni z veljavnimi slovenskimi in evropskimi standardi.
Standardi in predpisi, ki jih uporabljamo:
- SIST EN 1997 (Evrokod 7: Geotehnično projektiranje)
- SIST EN 1992 (Evrokod 2: Projektiranje betonskih konstrukcij)
- SIST EN 1998 (Evrokod 8: Projektiranje potresno odpornih konstrukcij)
- SIST EN 1536 (Vrtani piloti)
- SIST EN 12699 (Razpodbujajoči piloti)
- Slovenski gradbeni predpisi in tehnični normativi
Naša akreditacija laboratorija in certificirani postopki preizkušanja zagotavljajo, da vsi rezultati raziskav in preizkusov ustrezajo zahtevam mednarodnih standardov.
