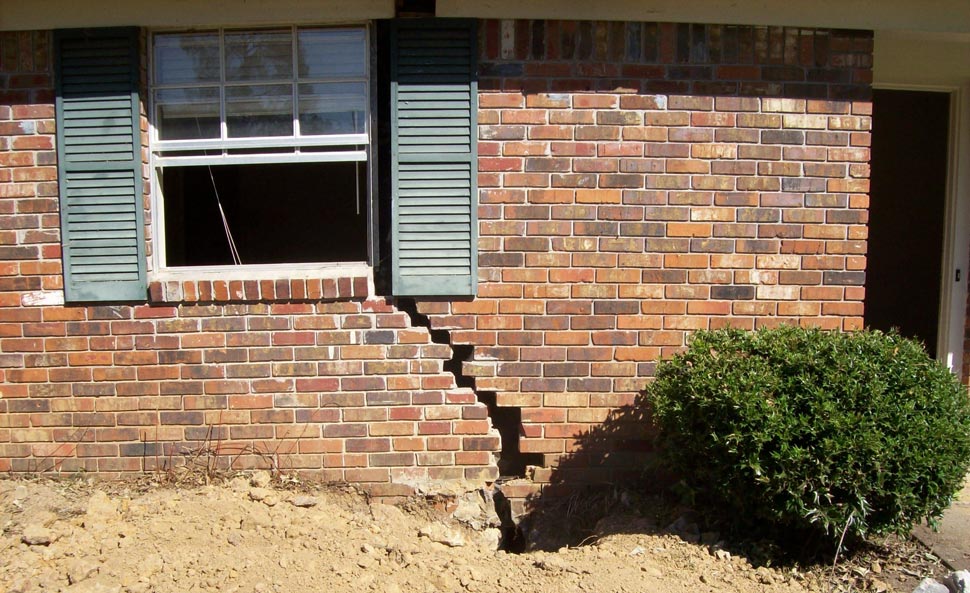

Konsolidacija tal je eden najpomembnejših procesov, ki ga mora geotehnika obravnavati pri načrtovanju temeljev in zemeljskih konstrukcij. Gre za postopno zmanjševanje volumna nasičenih kohezivnih tal pod vplivom obremenitve, ki se odvija skozi daljše časovno obdobje – od nekaj mesecev pa vse do več desetletij. Pravilno razumevanje in analiza konsolidacije sta ključna za zagotavljanje dolgoročne stabilnosti in funkcionalnosti objektov, saj nepravilna ocena posedkov lahko povzroči resne strukturne poškodbe, neenakomerne posedke ter ogrozi varnost uporabnikov.
V Ljubljani in širši Sloveniji je problematika konsolidacije še posebej aktualna zaradi geološke sestave tal, kjer se na številnih lokacijah pojavljajo debelejše plasti glinenih in meljastih sedimentov, predvsem na območju Ljubljanskega barja, ob rekah in v dolinskih predelih. Ti tereni zahtevajo poglobljene geotehnične raziskave in natančne laboratorijske analize, da lahko inženirji zanesljivo napovedo obnašanje tal pod obremenitvijo.
GeoInženiring Ljubljana s svojim certificiranim laboratorijem in strokovno ekipo zagotavlja celovite analize konsolidacije v skladu s standardi ISO 9001 in Evrokodom 7. V nadaljevanju predstavljamo ključne vidike konsolidacije tal, metode raziskav, izračunske postopke in praktične rešitve, ki jih nudimo našim naročnikom.
Osnove procesa konsolidacije v geotehniki
Konsolidacija je hidromehanski proces, pri katerem se zaradi obremenitve iz porno nasičenih tal postopoma izpodriva voda, kar povzroči zmanjšanje volumna in posedanje terena. Razumevanje tega procesa je temelj sodobne geotehnike in geologije.
Terzaghijeva teorija enodimenzionalne konsolidacije
Karl Terzaghi je v začetku 20. stoletja postavil temelje sodobne teorije konsolidacije, ki še danes predstavlja osnovo za večino inženirskih izračunov. Teorija temelji na predpostavki, da se voda iz pornih prostorov izteka v vertikalni smeri, medtem ko se efektivne napetosti postopoma povečujejo. Glavni parametri, ki jih obravnava teorija, vključujejo koeficient konsolidacije (cv), modul stisljivosti in časovni faktor.
Vrste konsolidacije
V geotehnični praksi razlikujemo več vrst konsolidacije, ki se pojavljajo v različnih fazah obremenitve tal:
- Primarna konsolidacija – nastopi takoj po obremenitvi in traja, dokler se ves nadtlak porne vode ne razprši
- Sekundarna konsolidacija – nadaljnje posedanje po končani primarni konsolidaciji zaradi viskoznega lezenja zrn
- Hitra (takojšnja) konsolidacija – elastična deformacija takoj po nanosu obremenitve
- Tridimenzionalna konsolidacija – kompleksnejši primer, ko se voda izteka v več smereh
Dejavniki, ki vplivajo na konsolidacijo
Hitrost in obseg konsolidacije sta odvisna od številnih dejavnikov. Med najpomembnejše sodijo prepustnost tal, debelina stisljive plasti, robni pogoji odvodnjavanja, velikost in trajanje obremenitve ter predkonsolidacijska napetost. V Sloveniji se inženirji pogosto srečujejo s tlemi, ki imajo nizko prepustnost, kar pomeni daljše čase konsolidacije in zahteva natančno spremljanje med gradnjo.
Laboratorijske preiskave za določanje parametrov konsolidacije
Zanesljiva analiza konsolidacije temelji na kakovostnih laboratorijskih preiskavah, ki omogočajo določitev ključnih parametrov tal. Naš laboratorij v Ljubljani je opremljen s sodobnimi instrumenti, ki zagotavljajo natančne in ponovljive rezultate.

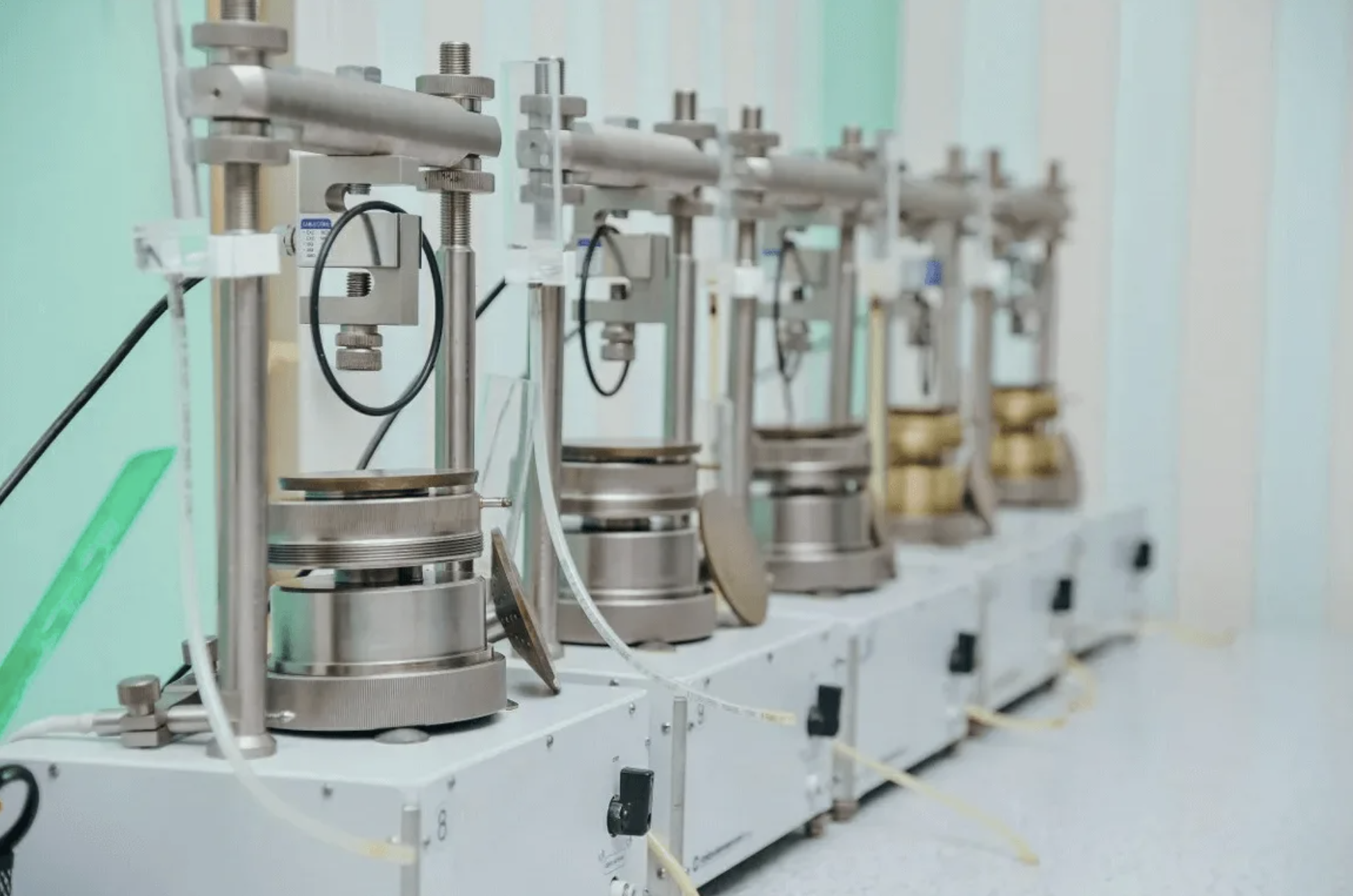

Oedometerski test (edometerski preizkus)
Oedometerski test je najpomembnejša laboratorijska preiskava za določanje konsolidacijskih parametrov. Vzorec tal je vstavljen v togi obroč, ki preprečuje stranske deformacije, in postopoma obremenjen z naraščajočimi vertikalnimi napetostmi. Med preiskavo merimo vertikalne deformacije v odvisnosti od časa, kar omogoča izračun:
- Koeficienta konsolidacije (cv) za vsako stopnjo obremenitve
- Indeksa stisljivosti (Cc) in indeksa razbremenitve (Cs)
- Predkonsolidacijske napetosti (σ’p)
- Modula stisljivosti (Eoed)
- Koeficienta sekundarne konsolidacije (Cα)
Triosni preizkusi z merjenjem porne vode
Za bolj kompleksne analize, kjer obremenitev ni enoosna, izvajamo triosne konsolidirane drenirane in nedrenirane preizkuse. Ti omogočajo natančnejšo simulacijo dejanskih napetostnih stanj v tleh in določitev parametrov za napredne numerične modele.
Klasifikacijske preiskave
Pred konsolidacijskimi preiskavami izvedemo celovite klasifikacijske preiskave tal, ki vključujejo Atterbergove meje, granulometrično sestavo, vsebnost organskih snovi in naravno vlažnost. Ti podatki so ključni za pravilno interpretacijo rezultatov in oceno obnašanja tal v naravnih pogojih.
Terenske geotehnične raziskave
Laboratorijske preiskave morajo biti dopolnjene s kakovostnimi terenskimi geotehničnimi raziskavami, ki zagotavljajo reprezentativne vzorce in dodatne podatke o tleh in situ.

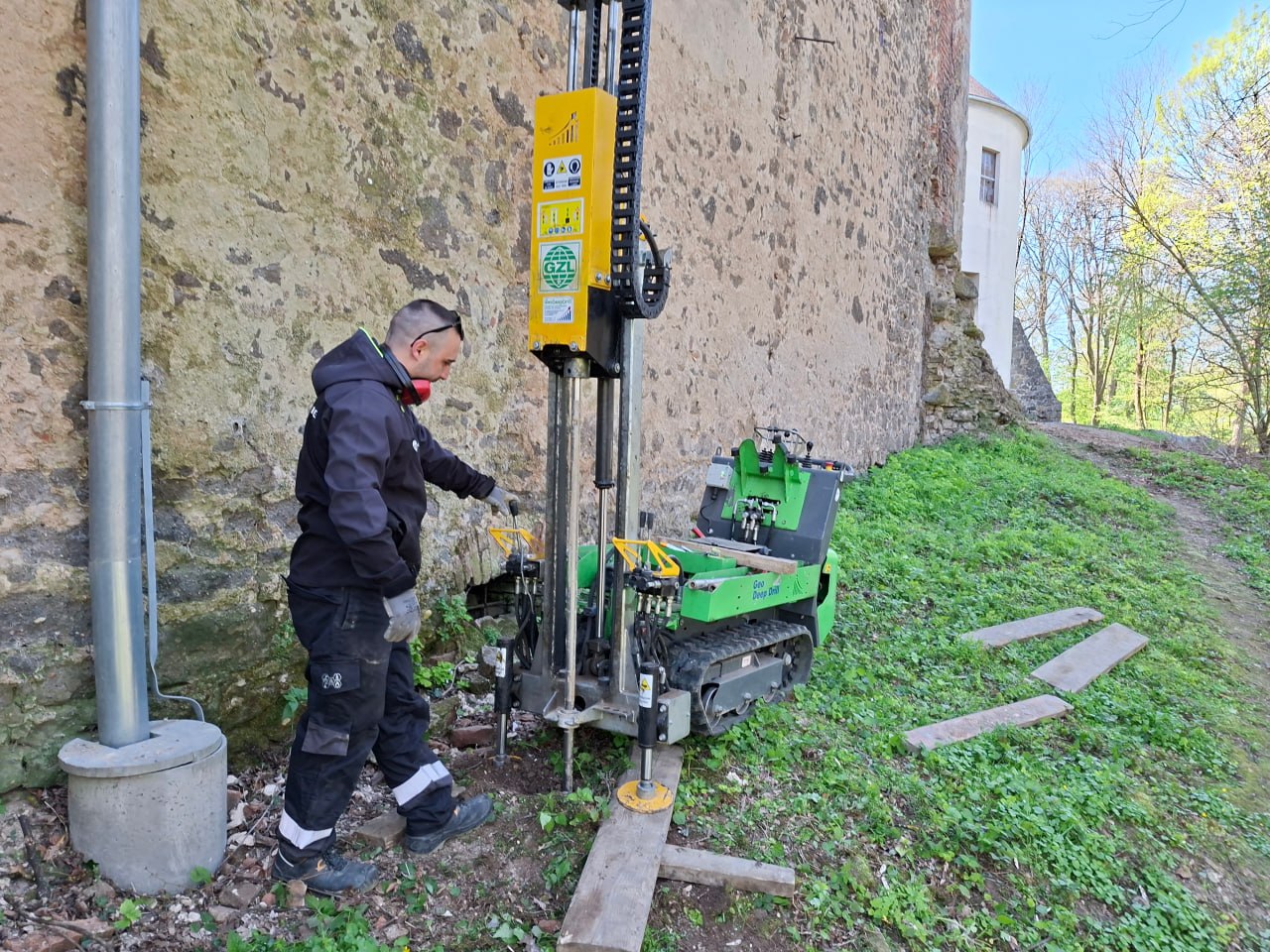

Vrtanje in vzorčenje
Za pridobivanje neporušenih vzorcev kohezivnih tal uporabljamo specializirane vzorčevalnike, kot so Shelby vzorčevalniki in tankostenske cevi. Pravilno vzorčenje je kritično, saj vsaka motnja vzorca pomembno vpliva na izmerjene konsolidacijske parametre. Naša ekipa v Ljubljani izvaja vrtanje v skladu s standardi EN ISO 22475 in zagotavlja najvišjo kakovost vzorcev.
CPT in CPTu sondiranja
Statična penetracijska sondiranja s pornim tlakomerom (CPTu) so izjemno učinkovita metoda za oceno konsolidacijskih lastnosti tal. Iz disipacijskih testov lahko neposredno določimo horizontalni koeficient konsolidacije (ch), kar je še posebej uporabno pri načrtovanju vertikalnih drenov.
Dilatometerski testi
Marchettijev dilatometer (DMT) je dodatna terenska metoda, ki omogoča oceno modula stisljivosti in predkonsolidacijske napetosti neposredno na terenu, brez potrebe po jemanju vzorcev.
Izračun in analiza posedkov
Izračun posedkov je sinteza laboratorijskih in terenskih podatkov ter predstavlja ključni del geotehničnega projektiranja v skladu z Evrokodom 7.
Klasične analitične metode
Za enostavnejše primere uporabljamo klasične analitične metode, ki temeljijo na Terzaghijevi teoriji. Skupni posedek se izračuna kot vsota takojšnjega, primarnega konsolidacijskega in sekundarnega posedka. Časovni potek konsolidacije določimo s pomočjo časovnega faktorja Tv in stopnje konsolidacije U, kar omogoča napoved posedkov v različnih časovnih intervalih.
Numerične FEM analize
Za kompleksnejše primere, kjer geometrija obremenitve ali sestava tal nista preproste, izvajamo napredne numerične analize z metodo končnih elementov (FEM). Programska orodja, kot so Plaxis, GeoStudio in Midas GTS, omogočajo:
- Modeliranje večplastnih sistemov tal
- Upoštevanje nelinearnega obnašanja tal
- Analizo sklopljenih hidromehanskih problemov
- Simulacijo faznega gradnja in obremenjevanja
- Oceno tridimenzionalnih učinkov
Validacija in monitoring
Naše analize vedno vključujejo občutljivostne študije in primerjavo z empiričnimi metodami. Pri pomembnejših projektih priporočamo tudi instrumentalno spremljanje posedkov med gradnjo z geodetskimi meritvami, ekstenzometri in pornimi tlakomeri, kar omogoča verifikacijo predvidenih vrednosti in pravočasno prilagoditev projektnih rešitev.
Tehnike pospešitve konsolidacije
V primerih, ko je naravni čas konsolidacije predolg za potrebe gradnje, se uporabljajo različne tehnike pospešitve, ki omogočajo bistveno krajše časovne okvirje.
Vertikalni dreni
Predfabricirani vertikalni dreni (PVD) predstavljajo najpogostejšo in najbolj ekonomično rešitev za pospešitev konsolidacije. Z vstavljanjem trakastih drenov v mreži z razmaki 1-3 metre se drastično skrajša pot iztekanja porne vode, kar lahko skrajša čas konsolidacije z desetletij na nekaj mesecev. Naši inženirji v Ljubljani projektirajo sisteme drenov v skladu s standardom EN 15237.
Vakuumska konsolidacija
Sodobnejša metoda vakuumske konsolidacije omogoča še hitrejše rezultate brez potrebe po veliki preobremenitvi. Z ustvarjanjem podtlaka v sistemu drenov se efektivne napetosti povečajo, ne da bi bilo treba nasipati dodaten material.
Predobremenitev
Klasična metoda predobremenitve s prekomernim nasipom omogoča, da se večji del posedkov izvrši pred izgradnjo končnega objekta. V kombinaciji z vertikalnimi dreni je to še danes ena najučinkovitejših metod priprave terena na Ljubljanskem barju in podobnih lokacijah.
Posebnosti konsolidacije v slovenskih tleh
Geološke razmere v Sloveniji predstavljajo specifične izzive pri analizi konsolidacije, kar zahteva poglobljeno lokalno znanje in izkušnje.
Ljubljansko barje
Ljubljansko barje je morda najbolj zahtevno območje za temeljenje v Sloveniji. Tla vsebujejo debele plasti šote, glinene in organske sedimente s časom konsolidacije, ki lahko presegajo 50 let. Naši strokovnjaki imajo dolgoletne izkušnje z analizo in projektiranjem temeljev na tem območju, kjer je nujna kombinacija laboratorijskih preiskav, terenskih meritev in naprednega numeričnega modeliranja.
Obrečni sedimenti
Ob rekah Savi, Dravi, Muri in Soči se pojavljajo aluvialni sedimenti z menjajočimi se plastmi peska, melja in gline. Heterogenost teh tal zahteva natančno geotehnično raziskavo in pogosto tridimenzionalno analizo konsolidacije.
Močvirnata in obalna območja
Na obalnih in močvirnatih območjih so prisotni mehki morski sedimenti z visoko vsebnostjo organskih snovi, kjer ima sekundarna konsolidacija pomembno vlogo in jo je treba ustrezno upoštevati v dolgoročnih napovedih.
Prednosti sodelovanja z Geoinženiringom
Pri izbiri partnerja za geotehnične analize konsolidacije je pomembna kombinacija strokovnosti, opreme in izkušenj. GeoInženiring Ljubljana združuje vse te lastnosti v enovito storitev.
Celovit pristop in certificirana kakovost
Nudimo celovite geotehnične storitve od terenskih raziskav do končnega projektiranja, vse pod isto streho. Naš sistem vodenja kakovosti je certificiran po standardu ISO 9001, vse preiskave pa izvajamo v skladu z evropskimi standardi EN ISO in Evrokodom 7. Strokovna ekipa vključuje izkušene geotehnike, geologe in projektante z bogatimi referencami na zahtevnih projektih po vsej Sloveniji.
Sodobna laboratorijska in terenska oprema
Naš laboratorij v Ljubljani razpolaga z najsodobnejšo opremo za vse vrste konsolidacijskih preiskav, vključno z avtomatiziranimi oedometri, naprednimi triosnimi celicami in opremo za sekundarno konsolidacijo. Terenska ekipa uporablja sodobne vrtalne garniture, CPTu sonde in geofizikalno opremo.
Konkurenčne cene in zanesljivi roki
Verjamemo, da kakovostna geotehnika ne sme biti rezervirana le za najzahtevnejše projekte. Zato nudimo konkurenčne cene in se prilagajamo proračunu naročnika, hkrati pa zagotavljamo zanesljive roke izvedbe in jasno komunikacijo skozi celoten projekt.
Kontaktirajte nas za vašo geotehnično analizo
Načrtujete gradnjo na zahtevnem terenu ali potrebujete strokovno mnenje glede pričakovanih posedkov? Geoinženiring je vaš zanesljiv partner za vse geotehnične izzive, povezane s konsolidacijo tal.
Naša ekipa strokovnjakov vam je na voljo za brezplačno uvodno svetovanje, pripravo ponudbe za geotehnične raziskave in laboratorijske preiskave ter celovito projektiranje temeljev. Z dolgoletnimi izkušnjami na slovenskem trgu in poznavanjem lokalnih geoloških razmer vam zagotavljamo optimalne tehnične rešitve, ki združujejo varnost, ekonomičnost in trajnost.
Pokličite nas ali pošljite povpraševanje preko spletne strani – odgovorili vam bomo v 24 urah in skupaj poiskali najboljšo rešitev za vaš projekt. Ne prepustite kakovosti temeljenja naključju – izberite preverjeno strokovnost GeoInženiringa Ljubljana.
